Что такое коробка передач экструдера и как она работает при переработке пластмасс?

При переработке пластмасс экструдер является сердцем производственной линии, но именно редуктор экструдера обеспечивает его работу. Редуктор экструдера — это механическая трансмиссия для тяжелых условий эксплуатации, предназначенная для снижения высокой скорости вращения первичного двигателя (электродвигателя) до более низкой, более удобной скорости, одновременно увеличивая крутящий момент для привода шнека экструдера. Без этого важнейшего компонента высокоскоростной двигатель с низким крутящим моментом был бы неспособен плавить, смешивать и транспортировать пластиковые гранулы через ствол. В ZHOUSHAN HAPPY PLASTICS MACHINERY CO., LTD. наша фабрика занимается разработкой и производством высокопроизводительныхРедуктор экструдерауже более 20 лет обслуживает широкий спектр экструзионных применений — от экструзии труб и профилей до производства пленок и листов. В этой статье представлено подробное техническое объяснение того, что такое редуктор экструдера, как он работает, а также инженерные принципы, которые делают его незаменимым в современной переработке пластмасс.

Редуктор экструдера — это не просто зубчатый редуктор; это сложная система, которая должна выдерживать высокие радиальные и осевые нагрузки, непрерывно работать при больших нагрузках и сохранять точность на протяжении многих лет службы. Редуктор обычно состоит из набора косозубых или елочных шестерен, заключенных в прочный чугунный корпус, с подшипниками, предназначенными для восприятия осевой нагрузки от винта. Входной вал соединяется с двигателем, а выходной вал приводит в движение шнек экструдера. Ключевые параметры производительности включают передаточное отношение, крутящий момент, эффективность и термическую стабильность. В этом подробном руководстве мы рассмотрим принципы работы, ключевые компоненты и особенности конструкции коробки передач экструдера, предоставим подробные технические характеристики и поделимся передовым опытом обслуживания. Независимо от того, являетесь ли вы инженером-технологом, менеджером по техническому обслуживанию или владельцем завода, эта статья предоставит вам знания по выбору, эксплуатации и обслуживанию редуктора экструдера для обеспечения оптимальной производительности вашей линии по переработке пластмасс.

Оглавление

• 1. Каковы основные компоненты коробки передач экструдера и их функции?
• 2. Как редуктор экструдера преобразует мощность двигателя в крутящий момент шнека?
• 3. Каковы основные технические характеристики коробки передач нашего экструдера?
• 4. Как правильное техническое обслуживание может продлить срок службы коробки передач экструдера?
• Часто задаваемые вопросы (FAQ)
• Заключение и консультация по выбору коробки передач

Каковы основные компоненты коробки передач экструдера и их функции?

Редуктор экструдера — это точно спроектированный узел, состоящий из нескольких важнейших компонентов, которые работают согласованно и обеспечивают эффективную передачу мощности. Каждый компонент играет особую роль в обеспечении способности коробки передач работать в сложных условиях экструзии пластмассы — непрерывная работа, высокий крутящий момент и значительные осевые нагрузки. ВЧЖОУШАНЬ СЧАСТЛИВОЕ ПЛАСТМАССОВОЕ МАШИННОЕ ОБОРУДОВАНИЕ, ООО.Наша фабрика проектирует редукторы экструдеров по модульному принципу, используя высококачественные материалы и передовые технологии производства, чтобы обеспечить надежность и длительный срок службы. Понимание функций каждого компонента необходимо для правильного выбора, обслуживания и устранения неполадок.

Основные компоненты нашегоРедуктор экструдера:

• Жилье:Корпус представляет собой конструкционный корпус редуктора, обычно изготовленный из высокопрочного чугуна (GGG-40 или аналогичный). Он обеспечивает жесткость, поддерживает подшипники и содержит смазочное масло. Корпус имеет внутренние ребра для повышения жесткости и снижения вибрации. Наши корпуса обрабатываются с высокой точностью, чтобы обеспечить точное выравнивание шестерен и валов.
• Шестерни:Шестерни являются основными элементами передачи мощности. В большинстве современных коробок передач экструдеров используются косозубые или елочные шестерни, обеспечивающие плавное зацепление и высокую несущую способность. Шестерни изготовлены из цементируемой легированной стали (например, 20CrMnTi) с закаленной поверхностью зубьев (58-62 HRC) и прочным сердечником, что обеспечивает превосходную износостойкость и усталостную прочность. Зубья шестерни отшлифованы до чистоты RA 0,4 мкм, что обеспечивает бесшумную работу и высокую эффективность.
• Входной и выходной валы:Входной вал соединяется с муфтой двигателя, а выходной вал соединяется с шнеком экструдера. Оба вала изготовлены из высокопрочной легированной стали, при этом выходной вал имеет больший диаметр, что позволяет выдерживать высокие крутящие и осевые нагрузки. Выходной вал оснащен упорным подшипником, воспринимающим осевую силу, создаваемую давлением расплава пластика.
• Подшипники:В редукторе используется комбинация радиальных и упорных подшипников. Радиальные подшипники (цилиндрические роликоподшипники) поддерживают вал и шестерни, а упорные подшипники (радиально-упорные шарикоподшипники или конические роликоподшипники) воспринимают осевую нагрузку от винта. В нашей коробке передач экструдера используются подшипники премиум-класса от SKF или FAG, выбранные из-за их высокой грузоподъемности и длительного срока службы.
• Система смазки:Редуктор оснащен системой принудительной масляной смазки, которая подает масло ко всем подшипникам и точкам зацепления шестерен. Система смазки включает в себя насос, фильтр, охладитель и предохранительный клапан. Поток масла обеспечивает рассеивание тепла трения, поддерживая стабильную рабочую температуру коробки передач.
• Уплотнения:Высококачественные уплотнения вала (как статические, так и динамические) предотвращают утечку масла и не допускают попадания загрязнений. В нашей коробке передач экструдера используются двусторонние уплотнения с пылеочистителем выходного вала, защищающие внутренние компоненты от пыли и влаги.

Синергия этих компонентов делает коробку передач экструдера надежной. Например, жилье обеспечивает фундамент; шестерни передают и снижают скорость; подшипники воспринимают нагрузки; а система смазки обеспечивает долговечность. Выход из строя любого компонента может привести к катастрофической поломке. Наш завод проводит полную сборку и обкатку каждого редуктора экструдера, проверяя на предмет повышения температуры, уровня вибрации и шума. Этот процесс обеспечения качества привел к тому, что за последнее десятилетие уровень надежности наших редукторов в полевых условиях превысил 99,5%.

Кроме того, в конструкции наших редукторов экструдеров используется технология «разделения мощности», при которой крутящий момент распределяется между несколькими парами шестерен, снижая нагрузку на отдельные зубья и увеличивая общую удельную мощность. Это позволяет нашим редукторам передавать более высокий крутящий момент при более компактных размерах, что является значительным преимуществом для экструзионных линий с ограниченным пространством. Понимая эти компоненты, операторы смогут лучше оценить требования к техническому обслуживанию и важность использования оригинальных запасных частей.

Как коробка передач экструдера преобразует мощность двигателя в крутящий момент шнека?

Преобразование мощности двигателя в полезный крутящий момент винта является фундаментальной функциейРедуктор экструдера. Процесс начинается с двигателя, который обычно работает на высокой скорости (например, 1500 об/мин для 4-полюсного двигателя) и создает относительно низкий крутящий момент. Редуктор экструдера снижает эту скорость до типичного диапазона скоростей шнека от 20 до 150 об/мин, умножая крутящий момент на то же соотношение (за вычетом незначительных потерь на трение). Такое снижение достигается за счет набора шестерен с разным количеством зубьев. Передаточное число определяется количеством зубьев выходной шестерни, разделенным на количество зубьев входной шестерни. Например, коробка передач с передаточным числом 15:1 снизит входную скорость в 15 раз и увеличит крутящий момент в 15 раз (приблизительно).

Подробное объяснение процесса преобразования энергии:

• Снижение скорости с помощью зубчатой ​​передачи:Вал двигателя приводит в движение входную шестерню, которая входит в зацепление с большей шестерней (промежуточной шестерней). Промежуточная шестерня, в свою очередь, приводит в движение другую шестерню и так далее, пока не будет достигнута выходная шестерня. Каждая зацепляющаяся пара снижает скорость и увеличивает крутящий момент пропорционально соотношению их зубьев. Общее уменьшение представляет собой произведение передаточных чисел всех зубчатых пар.
• Умножение крутящего момента:По мере уменьшения скорости крутящий момент увеличивается в том же коэффициенте, за вычетом небольшого процента (обычно 1-2 процента) потерь на трение. Выходной крутящий момент редуктора является основным приводом шнека экструдера, обеспечивая силу, необходимую для преодоления сопротивления расплава пластика.
• Управление осевой нагрузкой:Пока шестерни увеличивают крутящий момент, винт создает значительную осевую осевую нагрузку (силу, толкающую винт назад). Эта осевая нагрузка передается через винтовой вал на выходной вал редуктора. Наша коробка передач экструдера оснащена упорными подшипниками для тяжелых условий эксплуатации, которые рассчитаны на то, чтобы выдерживать усилие шнека, в 2,5 раза превышающее максимальное усилие шнека, гарантируя, что коробка передач не будет повреждена этой осевой силой.
• Оптимизация эффективности:Наша коробка передач экструдера отличается высокой эффективностью: косозубые шестерни отшлифованы до идеальной чистоты, а система смазки минимизирует потери при сбивании масла. Общий КПД наших редукторов колеблется от 94 до 97 процентов, в зависимости от передаточного числа и условий эксплуатации. Это означает, что большая часть мощности двигателя преобразуется в полезную механическую работу на винте, что снижает потребление энергии и эксплуатационные расходы.

Чтобы представить это в перспективе, рассмотрим двигатель мощностью 150 кВт, работающий со скоростью 1500 об/мин. Мотор развивает крутящий момент около 955 Нм. В коробке передач 15:1 выходная скорость снижается до 100 об/мин, а выходной крутящий момент возрастает примерно до 14 300 Нм (без потерь). Этот высокий крутящий момент необходим для обработки твердых пластиков, таких как ПВХ и ПЭВП, где винт должен преодолевать высокое сопротивление. Без коробки передач двигатель заглохнет, или для создания такого же крутящего момента на низких скоростях потребуется двигатель непрактично большой мощности.

Наша фабрика вЧЖОУШАНЬ СЧАСТЛИВОЕ ПЛАСТМАССОВОЕ МАШИННОЕ ОБОРУДОВАНИЕ, ООО.разработала запатентованный профиль зубьев шестерни, который оптимизирует рисунок контакта под нагрузкой, снижая концентрацию напряжений и продлевая срок службы шестерни. Мы также разрабатываем коробку передач экструдера с «плотностью крутящего момента», которая обеспечивает более высокую мощность в меньшем корпусе, что становится все более важным для высокопроизводительных экструзионных линий. Понимая процесс преобразования крутящего момента и скорости, операторы смогут лучше оценить важность выбора правильного передаточного числа коробки передач для конкретного применения. Несоответствие соотношения может привести либо к недостаточному крутящему моменту (вызывающему остановку шнека), либо к чрезмерной скорости (что приводит к ухудшению качества расплава и потенциальному повреждению шнека).

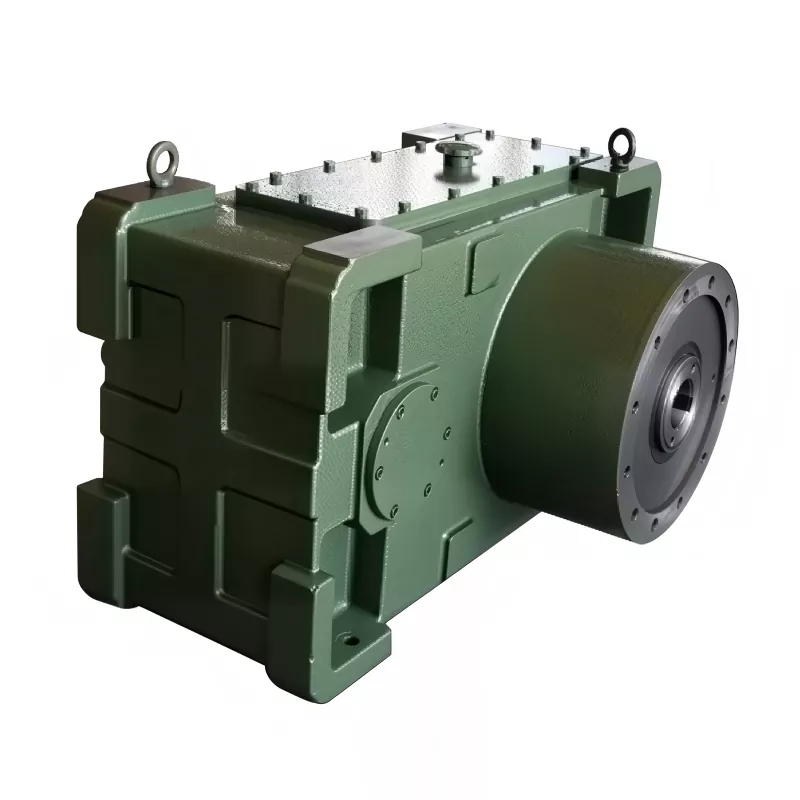

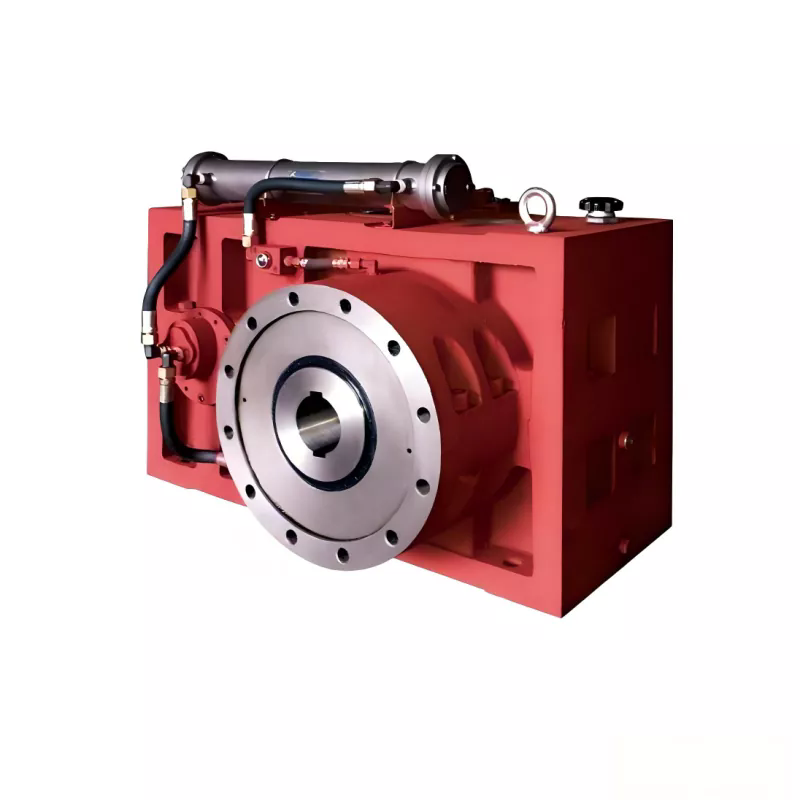

Каковы основные технические характеристики нашего редуктора экструдера?

СЧАСТЛИВЫЙ предлагает широкий ассортимент редукторов для экструдеров, предназначенных для различных видов экструзии пластика, включая линии для производства труб, профилей, листов, пленки и компаундирования. Наши редукторы доступны в размерах от 30 кВт до 2000 кВт, с передаточным числом от 5:1 до 25:1, а также в одно- или двухвинтовой конфигурации. В таблице ниже приведены основные технические характеристики наших самых популярных моделей редукторов экструдеров, которые широко используются в промышленности по переработке пластмасс. Наш завод также может производить коробки передач по индивидуальному заказу в соответствии с конкретными требованиями, включая специальные передаточные числа, способы крепления и системы охлаждения.

В дополнение к стандартным моделям наш завод предлагает ряд дополнительных функций, повышающих производительность и надежность коробки передач экструдера. К ним относятся: встроенные датчики температуры для мониторинга температуры масла в режиме реального времени; высокопроизводительная система фильтрации масла с индикатором перепада давления; двойной выходной вал для двухвинтовых применений; и гаситель крутильных колебаний для защиты коробки передач от резонансов.

Наш процесс контроля качества включает в себя испытание при полной нагрузке на специальном испытательном стенде, где редуктор работает на номинальной мощности в течение 4 часов для проверки повышения температуры (целевой уровень ниже 70°C), скорости вибрации (ниже 2,8 мм/с) и уровня шума (ниже 85 дБ). Мы также выполняем проверку пятен контакта шестерен и тепловизионную проверку, чтобы обеспечить равномерное распределение тепла. Каждый редуктор экструдера поставляется с подробным отчетом об испытаниях, включающим измеренную эффективность, точность крутящего момента и температурные профили подшипников. Приверженность испытаниям гарантирует, что каждая коробка передач, покидающая наш завод, соответствует самым высоким стандартам производительности и надежности.

Как правильное техническое обслуживание может продлить срок службы коробки передач экструдера?

Редуктор экструдера требует значительных инвестиций, и срок его службы можно значительно продлить с помощью программы профилактического обслуживания. В сложных условиях экструзионного завода по производству пластмасс редуктор подвергается непрерывной работе, термоциклированию и загрязнению. Без должного ухода даже самая лучшая коробка передач может преждевременно выйти из строя. ВСЧАСТЛИВЫЙНаш завод разработал комплексное руководство по техническому обслуживанию, основанное на нашем обширном практическом опыте. Следуя этим рекомендациям, операторы предприятий могут добиться срока службы редукторов от 15 до 20 лет, сводя к минимуму время простоя и максимизируя окупаемость инвестиций.

Основные методы технического обслуживания коробки передач экструдера:

• Регулярный контроль и замена масла:Масло в коробке передач является источником жизненной силы системы. Он смазывает шестерни и подшипники, отводит тепло и предотвращает коррозию. Мы рекомендуем брать пробу масла каждые 3 месяца для проверки вязкости, содержания воды, кислотности (TAN) и количества частиц. На основании анализа можно оптимизировать интервал замены масла, но, как правило, масло следует менять каждые 2000–3000 часов работы. Используйте только рекомендованное высококачественное трансмиссионное масло (ISO VG 320 или 460), указанное в руководстве.
• Мониторинг вибрации:Регулярное измерение вибрации позволяет обнаружить ранние признаки износа подшипников, проблемы с зацеплением шестерен или дисбаланс. Установите постоянные датчики вибрации на корпус коробки передач и еженедельно записывайте показания. Значительное увеличение скорости вибрации (например, более чем на 20 процентов выше базового уровня) указывает на потенциальную проблему, которую следует изучить.
• Мониторинг температуры:Контролируйте температуру масла и температуру корпуса подшипника. Повышение температуры может указывать на проблемы со смазкой, перегрузку или внутреннее трение. Для нашего редуктора экструдера рекомендуемая максимальная температура масла составляет 80°C; если температура превышает 90°C, производство следует остановить для выяснения причины.
• Проверка уплотнения:Проверьте уплотнения вала на наличие признаков утечек. Небольшой люфт можно допустить, но значительная утечка указывает на изношенное уплотнение или поврежденный вал. Заменяйте уплотнения во время планового технического обслуживания, чтобы предотвратить потерю масла и попадание загрязнений.
• Затяжка и выравнивание:Периодически проверяйте момент затяжки фундаментных болтов и соосность муфты. Несоосная муфта может вызвать чрезмерную радиальную нагрузку на выходной вал, что приведет к выходу из строя подшипника. Используйте лазерный инструмент для выравнивания, чтобы поддерживать выравнивание в пределах 0,05 мм.

Практический пример завода по производству труб в Китае иллюстрирует ценность структурированной программы технического обслуживания. За четыре года на заводе произошло два отказа коробки передач, ремонт каждого из которых стоил более 50 000 долларов США, а также потери производства. После реализации рекомендованного нами плана технического обслуживания, включая ежемесячный анализ вибрации и ежеквартальный отбор проб масла, завод вовремя обнаружил возникшую проблему с подшипниками и запланировал замену во время планового останова, избежав катастрофического отказа. Коробка передач работает уже восьмой год непрерывной работы, а прогнозируемый срок ее службы составит 15 лет.

Наш завод предоставляет услуги профилактического технического обслуживания, которые используют данные встроенных датчиков коробки передач (температура, вибрация, давление масла) для прогнозирования потенциальных неисправностей. Эти данные передаются в наш центр мониторинга, где наши инженеры анализируют их и дают действенные рекомендации. Мы также предлагаем круглосуточную горячую линию экстренной поддержки для клиентов, которым нужна немедленная помощь. Инвестируя в надлежащее техническое обслуживание, операторы предприятий могут продлить срок службы коробки передач экструдера, сократить время незапланированных простоев и снизить общую стоимость владения.

Часто задаваемые вопросы (FAQ)

Вопрос 1. Каков типичный КПД редуктора экструдера и как его можно измерить?

Ответ: Типичный КПД хорошо спроектированного редуктора экструдера колеблется от 94 до 97,5 процентов, в зависимости от передаточного отношения и внутренних потерь (зацепление шестерен, трение подшипников, сбивание масла). КПД можно измерить путем сравнения входной мощности (от двигателя) с выходной мощностью (измеренной на винте) с учетом КПД двигателя. Наш завод проводит испытания эффективности на динамометрическом стенде, где мы измеряем крутящий момент и скорость одновременно на входном и выходном валах. Результатом является точная кривая эффективности во всем рабочем диапазоне. Для большинства применений экструзии эффективность достигает максимума при 60–80 процентах номинальной нагрузки.

Вопрос 2. Как выбрать правильное передаточное число для редуктора экструдера?

Ответ: Правильный коэффициент уменьшения зависит от конструкции шнека, пластикового материала и желаемой производительности. Как правило, скорость шнека следует выбирать в зависимости от чувствительности материала к сдвигу и требуемого времени пребывания. Например, для ПВХ обычно требуется скорость шнека 20–50 об/мин, а для ПЭВП — 50–120 об/мин. Чтобы определить соотношение, разделите скорость двигателя на желаемую скорость шнека. Мы рекомендуем проконсультироваться с нашей командой инженеров, чтобы оптимизировать соотношение с учетом ваших конкретных требований к материалу и производству. Наш завод предоставляет бесплатную услугу расчета скорости шнека, которая поможет вам выбрать правильный редуктор.

Вопрос 3: Можно ли использовать редуктор экструдера как для одношнековых, так и для двухшнековых экструдеров?

Ответ: Нет, для одношнековых и двухшнековых экструдеров требуется разная конструкция редуктора. В одношнековом экструдере коробка передач приводит в движение один выходной вал, а в двухшнековом экструдере коробка передач должна приводить в движение два выходных вала, которые вращаются в одном направлении (совместное вращение) или в противоположных направлениях (вращение в противоположных направлениях). Двухвинтовые коробки передач также требуют зубчатых передач для синхронизации двух винтов. Наш завод предлагает как одношнековые, так и двухшнековые редукторы экструдеров, каждый из которых разработан для своего конкретного применения. Очень важно использовать правильный тип редуктора, чтобы избежать повреждения винтовой системы.

Вопрос 4. Каковы признаки неисправности редуктора экструдера?

Ответ: К ранним тревожным признакам относятся: заметное увеличение шума или вибрации, особенно скулящий или грохочущий звук; повышение температуры масла без соответствующего изменения параметров добычи; падение давления масла (при наличии принудительной маслосистемы); и наличие металлических частиц в масле (обнаружено при отборе проб масла). При появлении любого из этих признаков производство следует немедленно остановить для проверки редуктора. Продолжение эксплуатации неисправной коробки передач может привести к катастрофическому повреждению и значительному увеличению затрат на ремонт.

Вопрос 5: Каков гарантийный срок на редуктор экструдера от ZHOUSHAN HAPPY PLASTICS MACHINERY CO., LTD.?

Ответ: На наш редуктор экструдера распространяется стандартная двухлетняя гарантия на отсутствие производственных дефектов материалов и изготовления. Данная гарантия распространяется на корпус, шестерни, валы и подшипники при условии, что редуктор использовался с указанной номинальной мощностью и проходил регулярное техническое обслуживание, как указано в нашем руководстве пользователя. Для редукторов, используемых в критически важных или крупносерийных приложениях, мы предлагаем расширенную 3-летнюю гарантию в качестве опции. Наш завод также предоставляет услуги по ремонту и замене коробок передач, на которые не распространяется гарантия, что обеспечивает минимальное время простоя вашей работы.

Заключение: Редуктор экструдера как двигатель переработки пластмасс

Редуктор экструдера — это двигатель линии экструзии пластика, преобразующий скорость двигателя в высокий крутящий момент, необходимый для плавления, смешивания и транспортировки пластиковых материалов. Его конструкция, включающая прочные шестерни, подшипники для тяжелых условий эксплуатации и эффективные системы смазки, необходима для надежной и непрерывной работы. В ZHOUSHAN HAPPY PLASTICS MACHINERY CO., LTD. мы разработали коробку передач экструдера для удовлетворения разнообразных потребностей промышленности по переработке пластмасс: от высокоскоростной экструзии пленки до производства труб для тяжелых условий эксплуатации. Наши технические характеристики, гарантия качества и техническая поддержка гарантируют исключительную производительность и долговечность наших редукторов. Понимая компоненты, принципы работы и требования к техническому обслуживанию редуктора экструдера, вы можете оптимизировать свою экструзионную линию для повышения эффективности и надежности.

Вы хотите модернизировать или заменить коробку передач экструдера?Свяжитесь с ZHOUSHAN HAPPY PLASTICS MACHINERY CO., LTD. сегоднядля получения подробной консультации по выбору коробки передач. Укажите характеристики вашего экструдера, желаемую производительность и тип материала, и наша команда инженеров порекомендует оптимальную модель и конфигурацию редуктора экструдера. Мы предлагаем гибкие варианты финансирования, поддержку при вводе в эксплуатацию на месте и круглосуточное обслуживание запасных частей.Запросите бесплатный лист технических характеристик коробки передач прямо сейчас у ZHOUSHAN HAPPY PLASTICS MACHINERY CO., LTD. и убедитесь, что ваша экструзионная линия работает на полную мощность.
