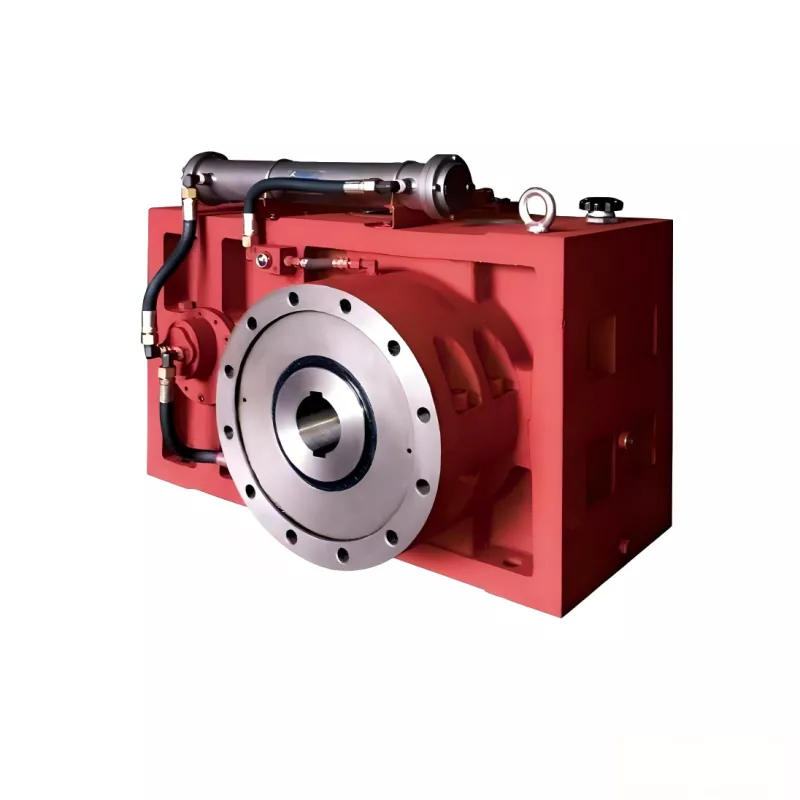

Редуктор горизонтального одношнекового экструдера

Являясь профессиональным китайским производителем и поставщиком редукторов для горизонтальных одношнековых экструдеров, специализирующихся на инженерных разработках, компания HAPPY PLASTICS предлагает надежные решения для поддержки трансмиссии, гарантирующие стабильное непрерывное производство. Каждый комплект коробки передач сочетает в себе сверхвысокую жесткость конструкции и точное согласование передаточных чисел. В отличие от обычных редукторов с низким крутящим моментом, представленных на рынке, наш редуктор для тяжелых условий эксплуатации оснащен науглероженными высокопрочными зубчатыми передачами и независимыми узлами упорных подшипников, которые идеально подходят для производственных линий, обрабатывающих сложные материалы, такие как ПВХ, изоляционные материалы для проводов и кабелей, а также резиновые смеси.

Отдельная несущая конструкция

Обычные обычные редукторы предназначены только для передачи вращательного крутящего момента, в то время как редуктор горизонтального одношнекового экструдера должен выдерживать постоянную осевую ударную силу, возвращаемую расплавом шнека. Его внутренняя структура реализует независимый подшипник передачи крутящего момента и осевого усилия:

[Входной крутящий момент двигателя] ➔ [Набор параллельных косозубых редукторов] ➔  [Противодавление расплава] ➔ [Встроенный комбинированный упорный подшипник] ➔ [Выходной шлицевой вал]

• Независимая конструкция разделения нагрузки:Группа винтовых шестерен коробки передач осуществляет только вращательную передачу крутящего момента, чтобы избежать смещения зубьев шестерни и неравномерного зацепления.

• Независимая камера упорного подшипника:На выходном конце установлены сверхмощные комбинированные самовыравнивающиеся роликоподшипники, которые могут полностью изолировать противодавление расплава 40–60 МПа в источнике и предотвратить малейшую деформацию отклонения, вызывающую повреждение зубьев шестерни.

Стандарт материала

Длительный срок службы зависит от профессиональной термической обработки и высокоточной обработки профиля зуба. Все внутренние части редуктора горизонтального одношнекового экструдера соответствуют строгим техническим стандартам:

• Материал шестерни двойного назначения:Заготовки шестерен изготовлены из низкоуглеродистой легированной стали 20ХМnТ, обработанной газовой цементацией и закалкой в ​​масле. Поверхность зубьев образует сверхтвердый износостойкий слой (≥60 HRC), который противостоит долговременному истиранию зацепления, в то время как сердечник шестерни сохраняет высокую пластичность, смягчая мгновенные скачки крутящего момента.

• Микропрецизионная шлифовка зубов:Обработка на многоосных зубошлифовальных станках с ЧПУ для достижения стандарта точности DIN 5. Крошечные ямки и выступы на поверхности устранены, чтобы уменьшить трение трансмиссии и подавить высокочастотный шум шестерни.

• Встроенный противоотклоняющий корпус:Отлит из толстостенного чугуна высокой плотности HT250 и имеет плотные внутренние ребра жесткости, которые эффективно сдерживают деформацию коробки при кручении при максимальном крутящем моменте двигателя.

Активная циркуляция тепловыделения

Длительная работа с высоким крутящим моментом приводит к выделению большого количества тепла, которое снижает вязкость смазочного масла и ускоряет износ деталей. Наш редуктор горизонтального одношнекового экструдера оснащен целевой принудительной смазкой и многоступенчатой ​​уплотнительной конструкцией:

• Контур принудительного циркуляционного охлаждения масла:Модели с высокой нагрузкой оснащены независимым вспомогательным моторным масляным насосом, который непрерывно подает отфильтрованное и охлажденное смазочное масло к дорожкам качения подшипников и поверхностям зацепления шестерен, продлевая срок службы как смазочного материала, так и внутренних компонентов трансмиссии.

• Многоступенчатая герметизирующая структура, предотвращающая загрязнение:На выходе вращающегося вала установлено бесконтактное лабиринтное уплотнение в сочетании с каркасными манжетными уплотнениями из высокотемпературного фторкаучука, что полностью предотвращает утечку смазочного масла и блокирует попадание пыли и порошка в коробку.

Модульная установка для всех видов экструзионной промышленности

Модульная конструкция основания редуктора горизонтального одношнекового экструдера идеально соответствует основным международным стандартам рамы экструдера:

• Производство профилей и труб:Стабильный выходной крутящий момент и давление расплава эффективно позволяют избежать дефектов толщины стенок готовых труб и профилей, вызванных колебаниями скорости.

• Линии грануляции переработки пластиковых отходов:Сверхжесткая конструкция зубчатой ​​передачи смягчает ударные нагрузки, создаваемые неравномерными переработанными чешуйками, и защищает двигатель главного привода от повреждений из-за перегрузки.

• Непрерывная экструзия изоляции проводов и кабелей:Равномерная и стабильная скорость вращения на выходе без дрожания обеспечивает постоянную толщину покрытия резиновой или пластиковой изоляции на жилах медных проводов.

Часто задаваемые вопросы

Вопрос: Почему обычные редукторы легко выходят из строя после перевода производственных линий на смолу высокой вязкости?

A: Расплав высокой вязкости значительно увеличит обратное осевое усилие винта. Коробка и внутренняя конструкция коробки передач обычных коробок передач не могут изолировать эту осевую силу, что приводит к небольшому отклонению трансмиссионного вала, смещению контактной поверхности зубьев шестерни, а также быстрому износу и разрушению зубьев. Редуктор нашего горизонтального одношнекового экструдера оснащен независимым специальным упорным подшипником, который полностью изолирует осевые нагрузки и защищает приводные шестерни.

Вопрос: Может ли ваш завод производить замену, если мы потеряем оригинальные чертежи коробки передач и техническую документацию?

А: Да. Мы можем настроить соответствующий заменяющий продукт только в соответствии с данными физических измерений. Вам нужно только указать входную мощность (кВт), требуемую скорость вращения винта (об/мин), расстояние между центрами вала и размеры выходного шлицевого вала. Наш технический отдел создаст 2D-чертежи для вашей инженерной команды, чтобы подтвердить размеры установки перед официальным производством.

Вопрос: Какие полные сертификаты проверки и протоколы испытаний прилагаются к каждой поставке?

О: Каждый готовый редуктор горизонтального одношнекового экструдера проходит заводские испытания при полной нагрузке перед упаковкой и отправкой. К каждому заказу прилагается полная документация о физическом качестве: отчет об испытаниях на шум при работе оборудования, лист проверки контактов с синей печатью на зубчатом зацеплении, протокол эксплуатации давления циркулирующего масла и руководство по эксплуатации центровки установки на месте.
